HT7167 带输出关断的13V,12A全集成同步升压转换器


HT7167是一款高功率、全集成升压转换器,带有负载关断功能的栅极驱动,集成16mΩ功率开关管和23mΩ同步整流管,为便携式系统提供高效的小尺寸解决方案。

HT7167具有2.7V至13V宽输入电压范围,可为采用单节或两节锂电池的应用提供支持。

该器件具备12A开关电流能力,并且能够提供13V的输出电压。

HT7167采用自适应恒定关断时间峰值电流控制拓扑结构来调节输出电压。

在中等到重负载条件下,HT7167工作在PWM 模式。

在轻负载条件下,该器件可通过MODE引脚选择下列两种工作模式之一。

一种是可提高效率的PFM模式;另一种是可避免因开关频率较低而引发应用问题的强制PWM模式。

PWM模式下,HT7167的开关频率可通过外部电阻调节,支持200kHz至1.4MHz的范围。

HT7167还支持可编程的软启动,以及可调节的开关峰值电流限制。

另外,HT7167集成了输出关断功能的栅极驱动,在SD状态,可完全断开输入电源。

此外,该器件还提供有14V输出过压保护、逐周期过流保护和热关断保护



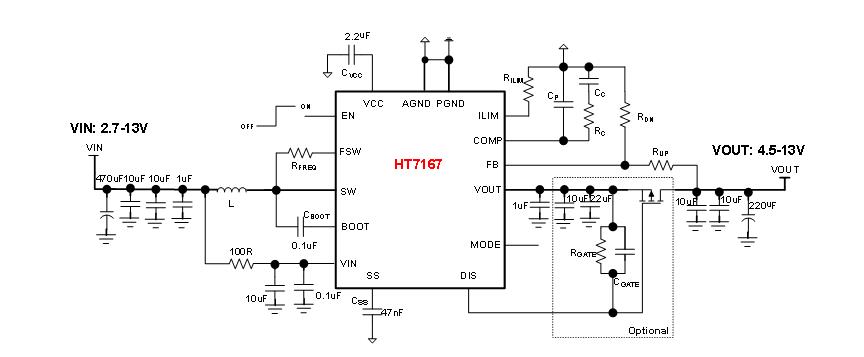

特点:

  • 输入电压范围VIN:2.7V-13V

  • 输出电压范围VOUT:4.5V-13V

  • 可编程峰值电流:12A

  • 高转换效率:

    93% (VIN = 7.4V, VOUT=12V, IOUT =3A)

    92% (VIN = 3.6V, VOUT=9V, IOUT =1A)

  • 轻载条件下两种调制方式:脉频调制(PFM)和强制脉宽调试(PWM)

  • 集成输出关断的栅极驱动

  • 低关断功耗,关断电流1uA

  • 可调节的开关频率:200k-1.4M

  • 可编程软启动

  • 输出过压 (14V)、逐周期过流、热关断等保护

  • DFN20L,4.5mm*3.5mm 无铅超薄封装





应用:

  • 无线音箱

  • 便携式音箱

  • 快充移动电源

  • 电子烟

  • USB TYPE-C 电源传输

  • 拉杆音箱

  • 平板电脑,笔记本电脑

  • POS机终端
