产品简介：
SL6605 是一种输入电压范围宽（0.8~5.5V），可调恒定电流和限定电流两种模式来驱动白光LED 而设计的升压型DC/DC 变换器。
采用变频模式，逐周期限流，使输入输出电流随电源电压降低均匀变化。
该器件能利用单节或双节干电池驱动单颗大功率白光LED，同样可以利用一节锂电池驱动两颗、三颗或多颗WLED。
驱动WLED 串联连接的方法可以提供相等的WLED 电流，从而获得均匀的亮度。
46mV 的低反馈电压最大限度地降低了电流调节电阻器的功耗，从而提高了效率。
50mV 的限流反馈电压，可根据不同需求来设置限流值。
SL6605 与SL6505 区别于在限流模式时，随着输入电压的降低，SL6505 输入输出电流在某个点会突变，SL6605 采用了变频模式避免了这个现象。
其他功能均不变。详见规格书最后说明。
产品特点：
MOS 管外置，输出电压可调，可驱动
高压、大功率负载，如12V1A。
驱动0.3W-7W 的单颗白光LED
可驱动多颗WLED 灯
效率高达90%
0.8V 极低的工作电压（VDD 接Vout）
恒流精度：±5%
限流精度±6%；超低限流电压50mV
芯片VDD 过压停机
温度保护功能（130℃保护点）
应用范围：
恒流源，如LED 手电筒、背光模组等
恒压源，如蓝牙音箱、移动电源等
需要精确限定输入电流的场合，如限流方案的LED 手电筒
典型应用：

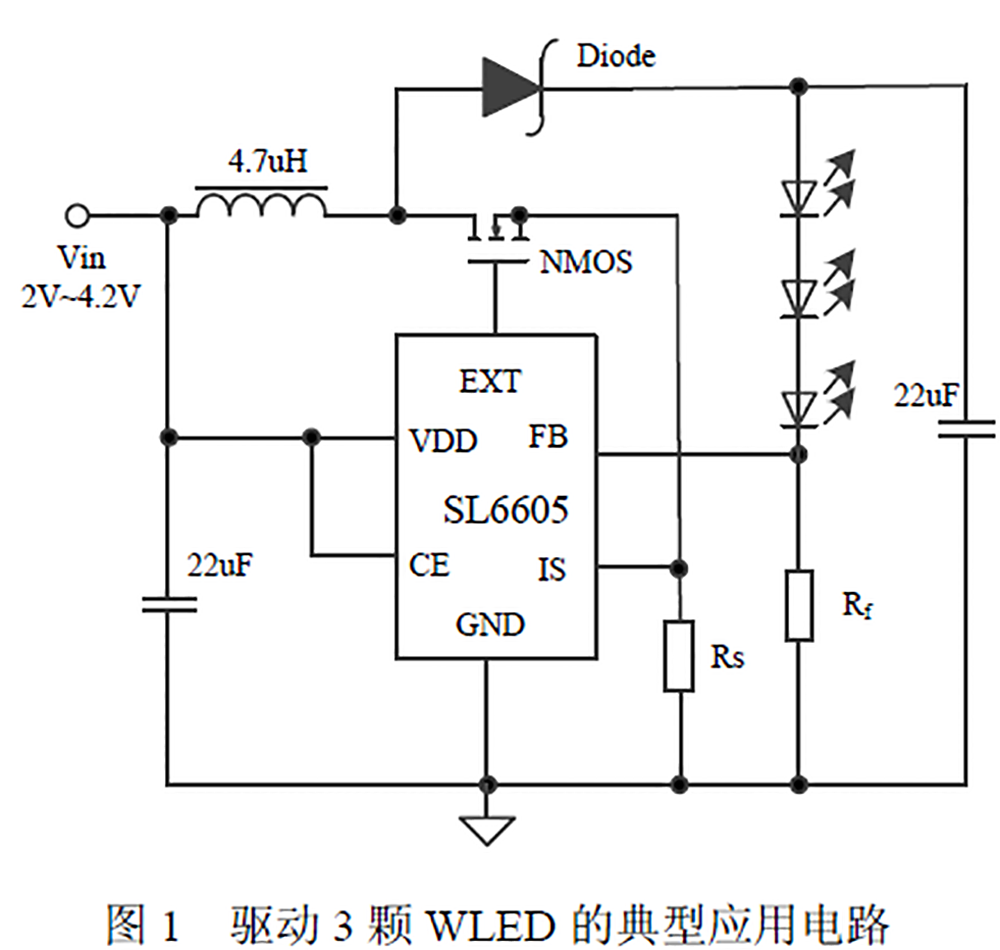

方案1：恒流、限流功能驱动WLED 方案。
双节干电池或锂电池作为输入驱动多串或多串多并WLED 方案，具有恒流、限流功能。
典型应用电路如图1 所示。

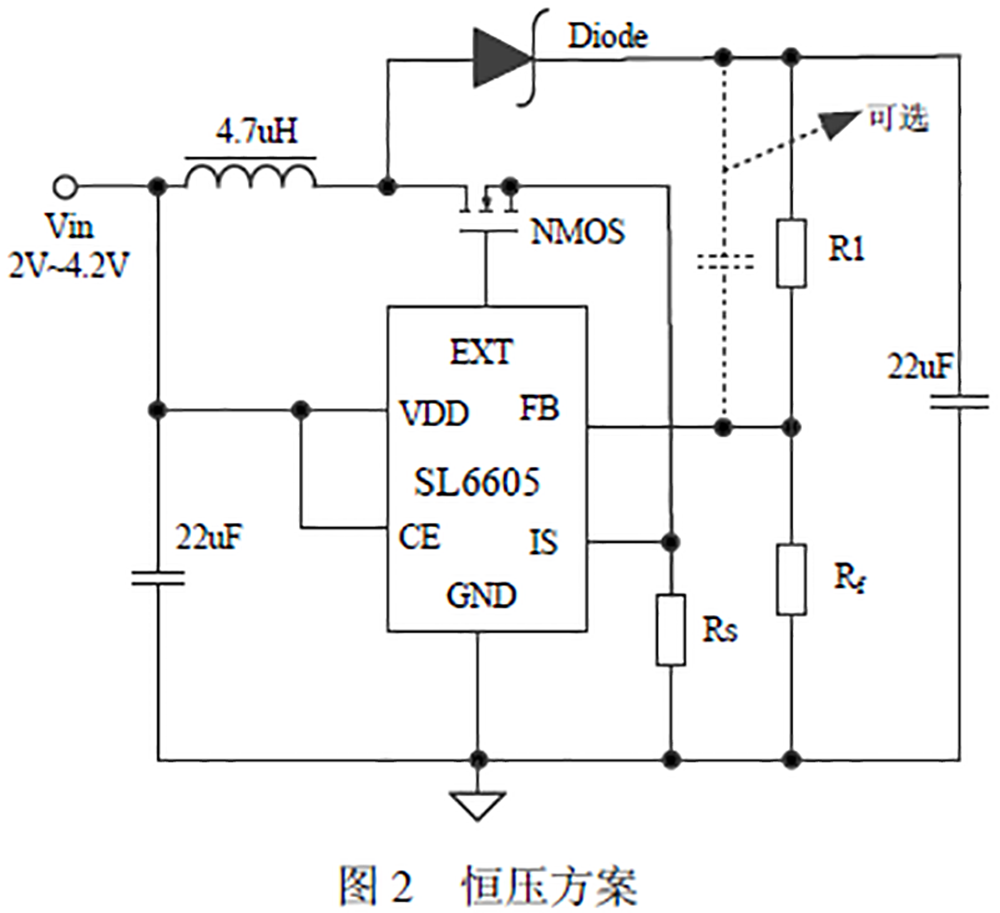

方案2：恒压、限流功能驱动负载方案。
双节干电池或锂电池作为输入，可驱动大功率负载，具有恒压输出且具有限流功能。
最大输出电压取决于MOS 管耐压。
典型应用电路如图2 所示。
恒压值由电阻R1 与Rf比例以及VFB 决定（VFB 值为固定46mV）。
具体设置参考下文说明。
图中与R1 并联的电容为可选电容，主要作用是增加系统的瞬态响应，容值在0.01~0.1uF 左右（根据R1与Rf 的值有关）。

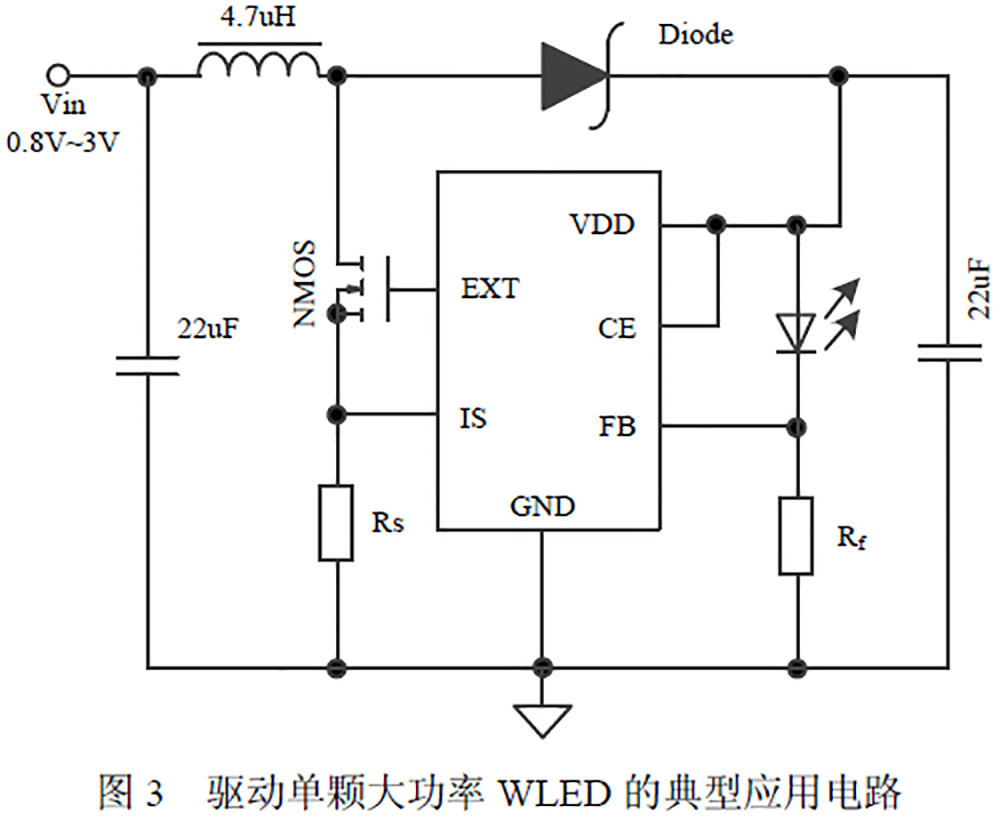

方案3：
低输入电压，恒流、限流功能驱动WLED 方案。
单节或双节干电池作为输入，可驱动单颗WLED，具有恒流、限流以及输出过压保护功能，输出最高电压取决于芯片的VDD 过压保护点（5.8V）。
典型应用电路如图3 所示。
