SL3036D 内置MOS 60V开关降压型DC-DC转换器芯片

SL3036D 是一款支持宽电压输入的开关降压型 DC-DC，芯片内置 60V/5A 功 率 MOS，支持最高输入电压 55V。

SL3036D 具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性。支持大电流输出，输出电流

可达 3A。

SL3036D 同时支持输出恒压和输出恒流功能。

SL3036D 采用固定频率的 PWM 控制方式，典型开关频率为 140KHz。轻载时会自动降低开关频率以获得高转换效率。

SL3036D 内部集成软启动以及过温保护电路，输出短路保护，限流保护等功能，提高系统可靠性。

SL3036D 采用 ESOP8 封装，散热片内置接 VIN 脚。

特点 :

‹宽输入电压范围：8V~55V

‹输出电压从 4.2V到 30V 可调

‹支持输出恒压恒流

‹支持输出 12V/3A; 5V/3A

‹高效率：可高达 96%

‹工作频率：140KHz

‹低待机功耗

‹内置过温保护

‹内置软启动

‹内置输出短路保护

应用领域:

‹恒压源，

‹电动汽车、电动自行车、电瓶车

‹扭扭车、卡车

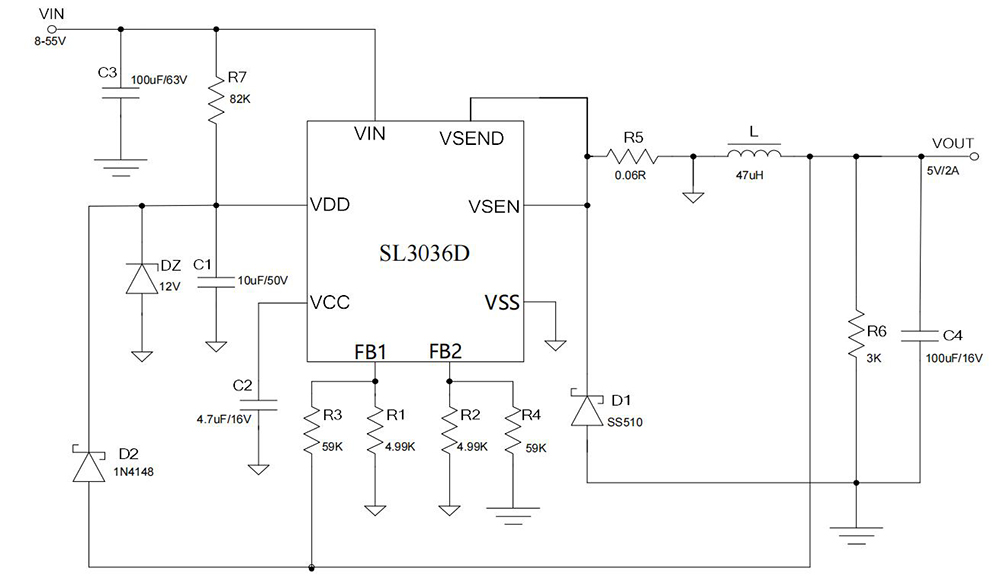

典型应用电路图:
