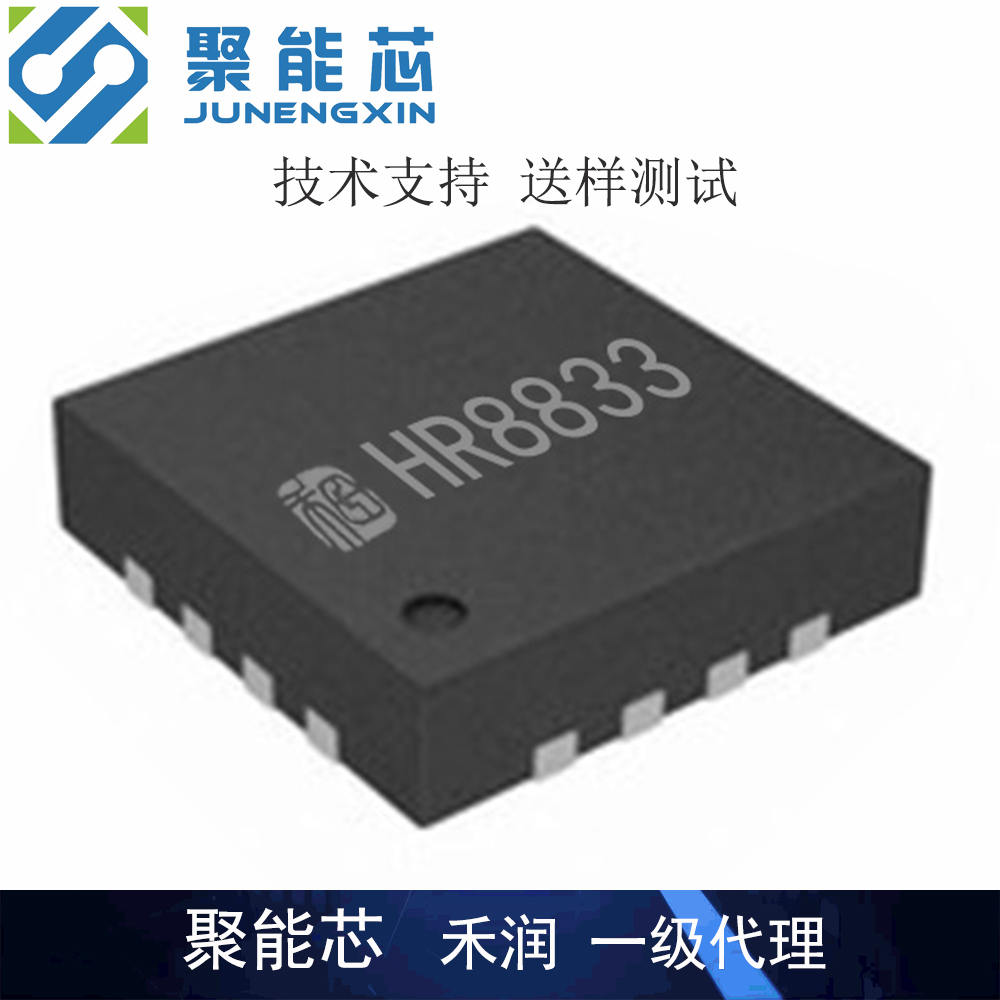

HR8833 兼容DRV8833 双通道H桥电机驱动芯片

HR8833为玩具、打印机和其它电机一体化应用提供一种双通道电机驱动方案。

HR8833有两路H桥驱动,可以驱动两路刷式直流电机,或者一个双极步进电机,或者螺线管或者其它感性负载。

每一个桥的功率输出模块由N通道功率MOSFET组成,叫作H桥驱动器。

每个桥包含整流电路和限流电路。

内部关断功能包含过流保护,短路保护,欠压锁定保护和过温保护,并提供一个错误输出管脚。

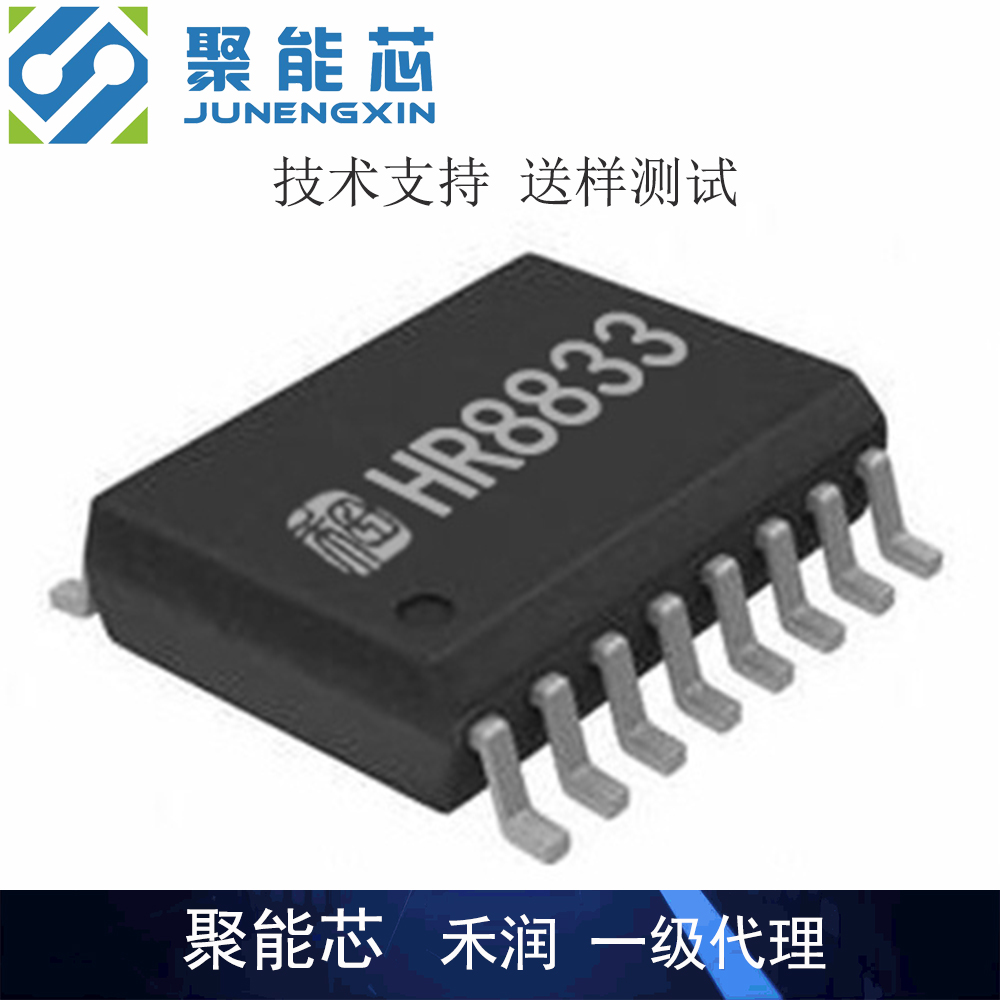

HR8833提供两种封装,一种是带有裸露焊盘的TSSOP-16封装,能有效改善散热性能,且是无铅产品,引脚框采用100%无锡电镀。

另一种封装为SOP16,不带裸露焊盘。



特点:

  • 双通道H桥电流控制电机驱动器

  • 驱动两路直流电机或者一个步进电机

  • 低RDS(ON)电阻

  • 1.5A驱动输出(TSSOP16封装)

     1.4A驱动输出(SOP16封装)

  • 输出可以并用,最大提供3A驱动输出

  • 宽电压供电,2.7V-12.8V

  • PWM电流整流/限流

  • 过温关断电路

  • 短路保护

  • 欠压锁定保护


应用:

  • 锂电池供电玩具

  • POS打印机

  • 安防相机

  • 办公自动化设备

  • 游戏机

  • 机器人

典型应用图:
