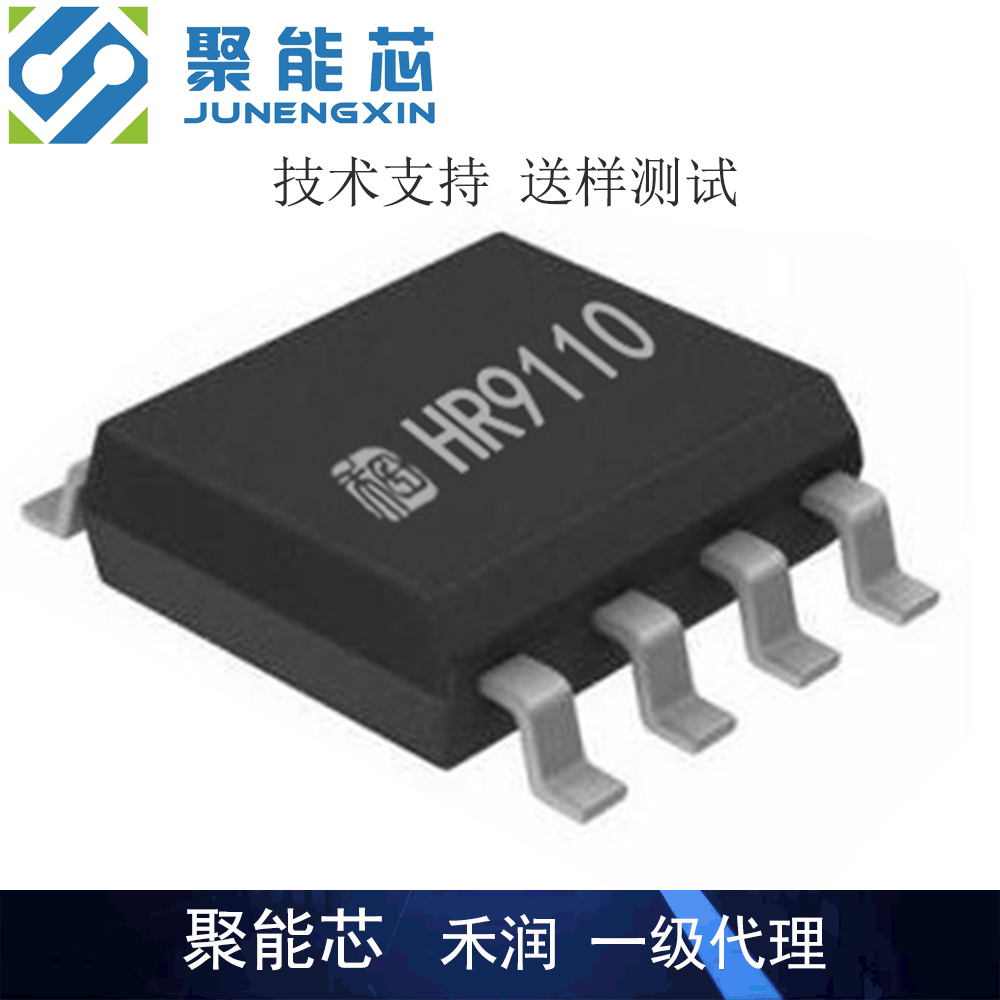

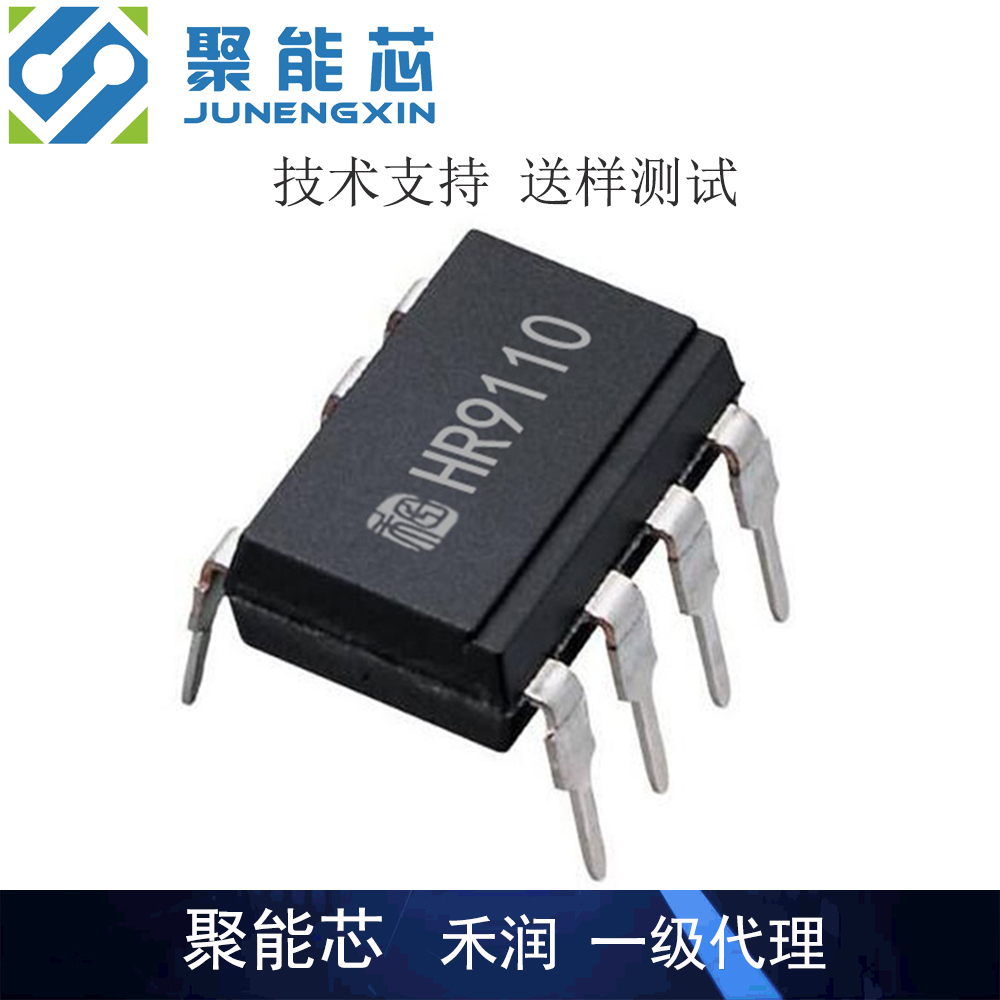

HR9110 单通道直流电机驱动器

HR9110是应用于直流电机方案的单通道H桥驱动器芯片。

HR9110的H桥驱动部分采用低导通电阻的PMOS和NMOS功率管。

低导通电阻保证芯片低的功率损耗,使得芯片安全工作更长时间。

此外HR9110拥有低待机电流、低静态工作电流。

这些性能使HR9110易用于各种低压直流电机驱动方案。

HR9110内部含有过温关断保护。

当负载电机是低阻抗的,或者输出端短路,这样使能HR9110的输出电流急剧上升,同时内部温度也急剧上升。

当芯片温度超过最大温度阈值(典型150℃),HR9110会关断所有的输出,防止潜在安全隐患。

只有当确认了芯片回归到安全的工作温度,内置温度迟滞电流才重新控制驱动电路。





特点:

  • 内置PMOS、NMOS的单通道H桥驱动器

  • 四种驱动功能:正传、反转、停转和刹车功能

  • 低RDS(ON)电阻(0.3Ω),连续输出电流1.2A

  • 低待机电流(0.01uA)和低静态工作电流(0.2mA)

  • 低工作电压

  • 宽电压供电,1.8V-6.8V

  • 内置过温关断保护电路

  • 符合RoHS标准



应用:

  • 直流电机驱动

  • 玩具机器人控制

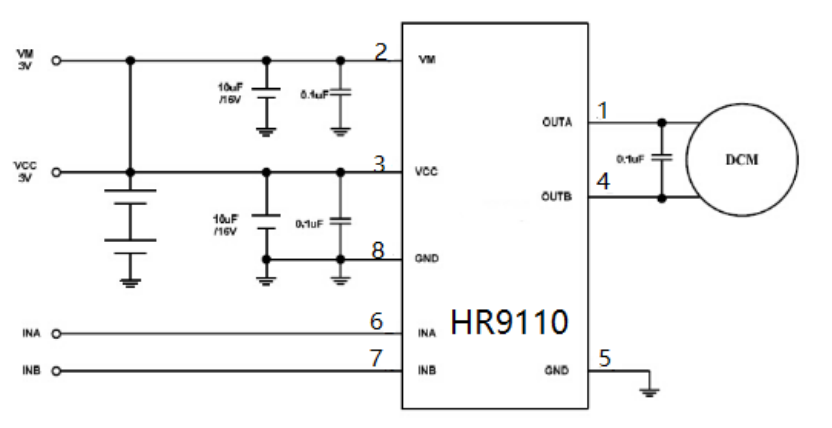

典型应用图:
