HR8837 兼容DRV8837 直流电机方案的单通道H桥驱动器芯片

HR8837是应用于直流电机方案的单通道H桥驱动器芯片。

HR8837的H桥驱动部分采用低导通电阻的PMOS和NMOS功率管。

低导通电阻保证芯片低的功率损耗,使得芯片安全工作更长时间。

此外HR8837拥有低待机电流、低静态工作电流。

这些性能使HR8837易用于各种低压直流电机驱动方案。

HR8837内部含有过温关断保护。

当负载电机是低阻抗的,或者输出端短路, HR8837的输出电流急剧上升,同时内部温度也急剧上升。

当芯片温度超过最大温度阈值(典型150℃), HR8837会关断所有的输出,防止潜在安全隐患。

只有当确认了芯片回归到安全的工作温度,内置温度迟滞电路才重新控制驱动电路。

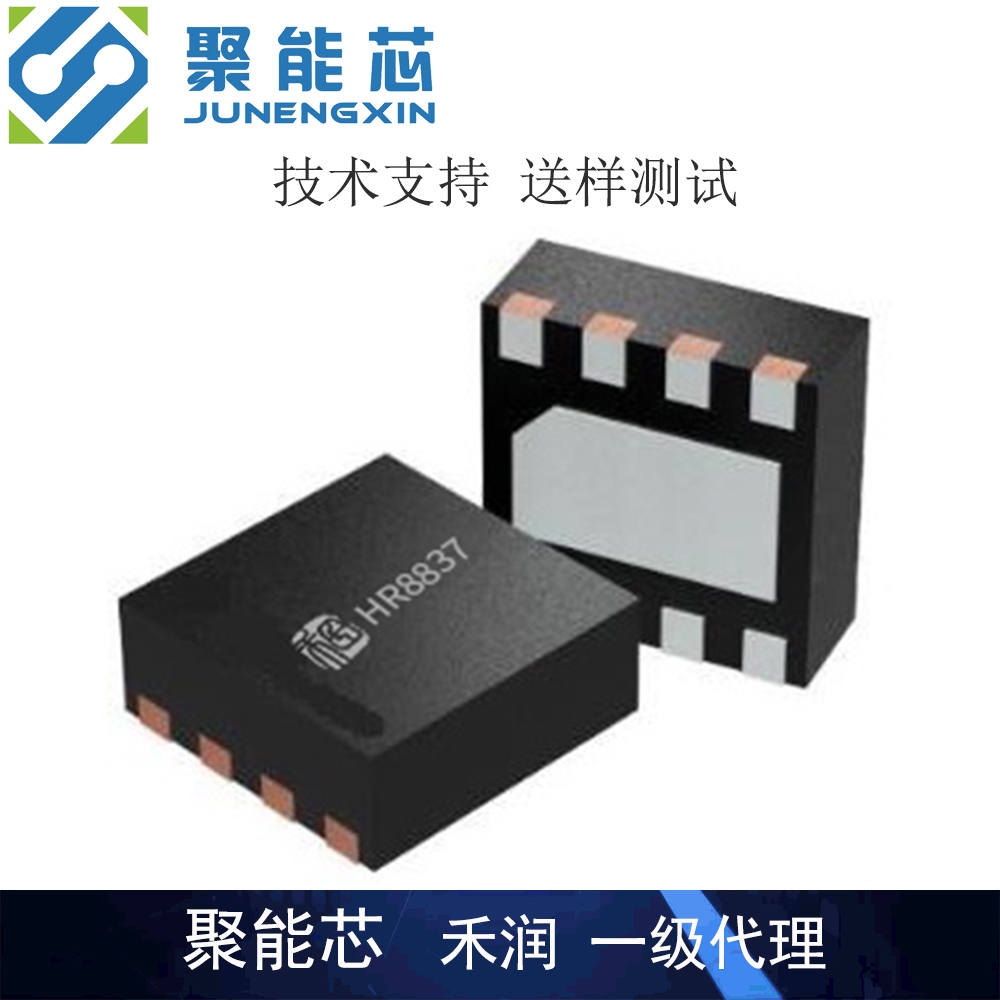

HR8837提供一种带有裸露焊盘的DFN-8 (2mm*2mm) 封装,且是无铅产品,满足环保要求。




特点:

  • 单通道H桥驱动器

  • 四种驱动功能:正传、反转、停转和刹车功能

  • 低RDS(ON)电阻,300mΩ(HS+LS),连续输出电流2A

  • 低待机电流(0.01uA)

  • 低静态工作电流(0.2mA)

  • PWM控制接口

  • 宽电压供电,1.8-6.5V

  • 内置过温关断保护电路

应用:

  • 锂电池供电玩具

  • 摄像机、相机调焦驱动

  • 消费类产品

  • 办公自动化设备

  • 游戏机

  • 机器人

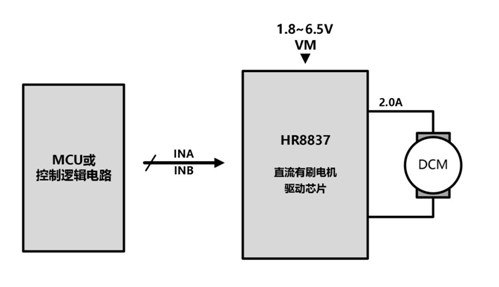

典型应用图:
