HR1124S_HR1154D 单通道直流电机驱动器


HR1124S/HR1154D是应用于直流电机方案的单通道H桥驱动器芯片。

HR1124S/HR1154D的H桥驱动部分采用低导通电阻的PMOS和NMOS功率管。

低导通电阻保证芯片低的功率损耗,使得芯片安全工作更长时间。

此外HR1124S/HR1154D拥有低待机电流、低静态工作电流。

这些性能使能HR1124S/HR1154D易用于玩具方案。

HR1124S/HR1154D内部含有过温关断保护。

当负载电机是低阻抗的,或者输出端短路,这样使能HR1124S/HR1154D的输出电流急剧上升,同时内部温度也急剧上升。

当芯片温度超过最大温度阈值(典型150℃),HR1124S/HR1154D会关断所有的输出,防止潜在安全隐患。

只有当确认了芯片回归到安全的工作温度,内置温度迟滞电流才重新控制驱动电路。




特点:

  • 内置PMOS、NMOS的单通道H桥驱动器

  • 四种驱动功能:正传、反转、停转和刹车功能

  • 低RDS(ON)电阻(0.3Ω),连续输出电流:

    HR1124S:1.2A(SOP8);

    HR1154D:1.5A(DIP8);

  • 低待机电流(0.01uA)和低静态工作电流(0.2mA)

  • 低工作电压

  • 宽电压供电,1.8V-6.8V

  • 内置过温关断保护电路

  • 符合RoHS标准

应用:

  • 锂电池供电直流电机驱动

  • 玩具机器人驱动控制

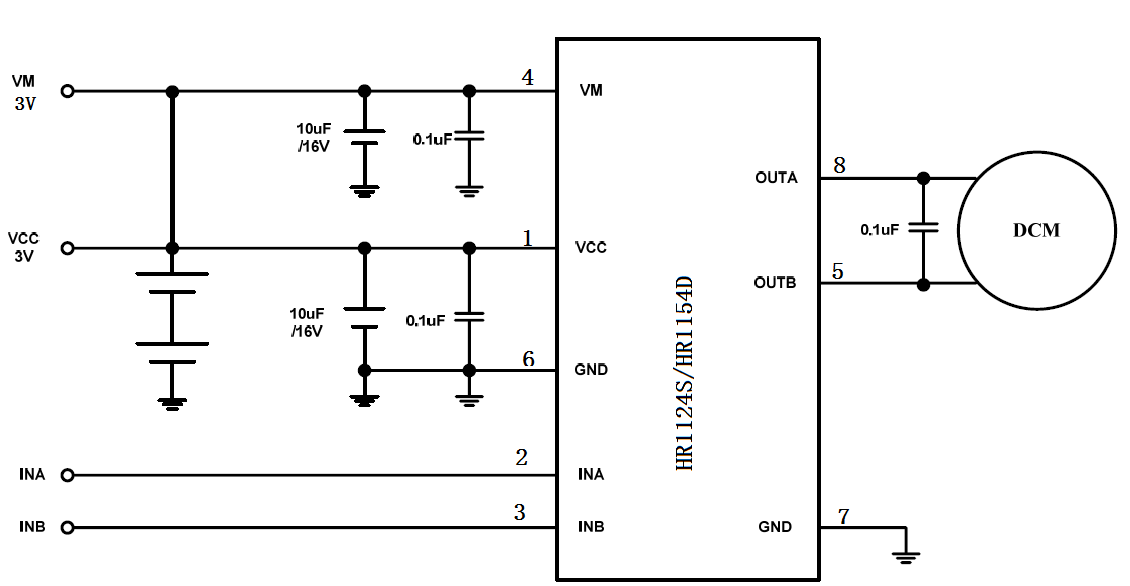

  • 典型应用图:
