HR4985 兼容A4985 内置转换器和过流保护的微特步进电机驱动芯片

HR4985是一种便于使用的内部集成了译码器的微特步进电机驱动器。

其设计为能使双极步进电机以全、半、1/4和1/8步进模式工作。

步进模式由逻辑输入MSx选择。输出驱动能力达到35V和±1A。

HR4985包含一个工作在慢衰或混合衰减模式的固定关闭时间的电流调节器。

译码器是HR4985易于实施的关键。

通过STEP简单的输入一个脉冲就可以使电机完成一次步进,省去了相序表,高频控制线及复杂的编程接口。

这使其更适于在没有复杂的微处理器或微处理器负担过重的场合。

在步进操作期间,HR4985的内部电路可以自动的控制其PWM操作工作在快、慢及混合衰减模式。

在混合衰减模式下,器件初始经过一段时间的快衰减后,将切换至慢衰减模式直至固定关闭时间结束。

混合衰减模式控制不但降低了电机工作时产生的噪声,还增加了步进的准确性,同时减小了系统的功耗。

内部的同步整流控制电路改善了PWM操作时的功耗。内部保护电路包括:带迟滞额过热保护、欠压锁定及过流保护。

不需要特别的上电时序。

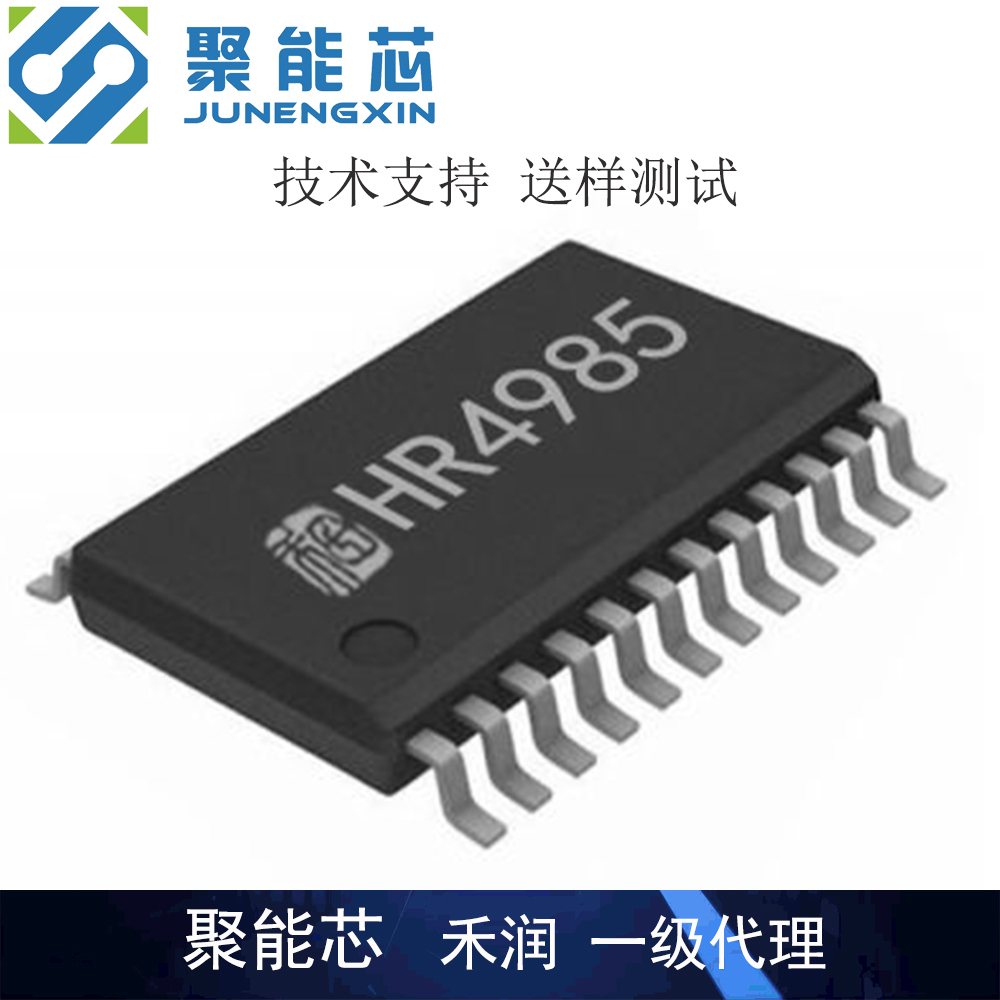

HR4985提供一种带有裸露焊盘的QFN-24封装,还有一种是带裸焊盘的TSSOP24,能有效改善散热性能,且是无铅产品,引脚框采用100%无锡电镀。




特点:

  • 低导通电阻RDS(ON)

  • 自动检测并选择电流衰减模式

  • 支持慢衰减和混合衰减模式

  • 降低功耗的同步整流功能

  • 内部欠压锁定

  • 过流保护

  • 兼容3.3V和5V逻辑电平

  • QFN封装

  • 过热关断电路

  • 对地短路保护

  • 负载短路保护

  • 低电流睡眠模式,<10uA

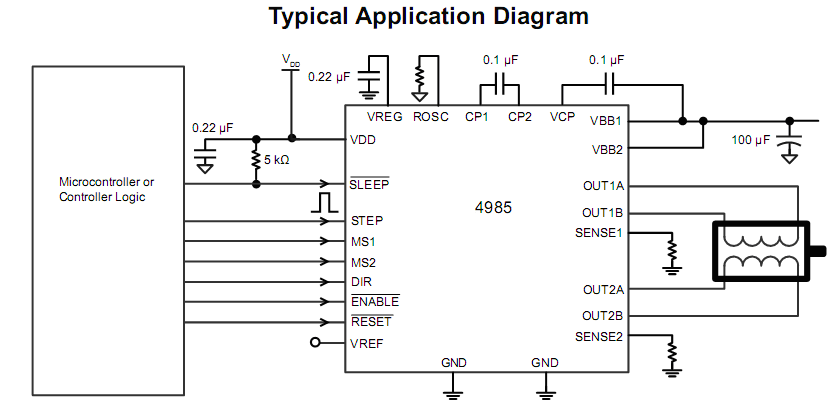

典型应用图:
